Bilder

PagePro erlaubt das Einbinden von Grafiken in einen Report via "Copy & Paste" oder über sein Grafikimport-Tool. PagePro speichert ein Bild in seinem Originalformat.

Beim Ausdruck wandelt 4D die Grafik in ein natives Bild des jeweiligen Betriebssystems (Mac oder Windows) um. Für einige Grafikformate benötigt 4D hierfür QuickTime. Wir empfehlen die Verwendung von Bildformaten, die 4D auf beiden Plattfor-men gleichermaßen in ein natives Format wandeln kann wie z.B. PNG oder JPEG

Wählen Sie das Grafik-Icon der Funktionsleiste aus und ziehen Sie bei gedrückter Maustaste an der gewünschten Stelle im Formular ein Rechteck auf.

Grafik-Import

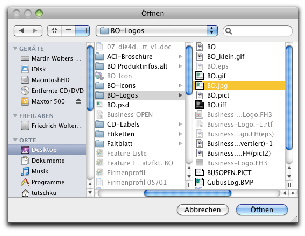

Nach dem Loslassen der Maustaste öffnet sich der betriebssystemspezifische Dateiauswahldialog. Suchen Sie mit seiner Hilfe die einzubindende Grafik auf der Festplatte:

Nach dem Öffnen der Bilddatei stellt PagePro die Grafik innerhalb der durch die Objektgröße vorgegebenen Grenzen dar:

Übersteigt die Originalgröße der Grafik die Objektgröße (s. Abb.), ist es erforderlich, das Bildobjekt zu formatieren.

Einstellungen: Bild

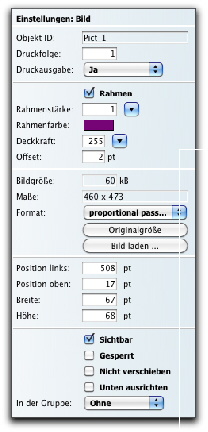

Das Bildobjekt ist nach dem Import bereits zur Bearbeitung markiert. Seine spezifischen Einstellungsoptionen erscheinen am rechten Rand des PagePro-Editors:

Rahmen

Durch Anklicken der gleichnamigen Checkbox können Sie dem Bild auf dem Report einen Rahmen geben.

Rahmenstärke

Rahmenfarbe

Deckkraft

Offset

Die Dicke der Rahmenlinie sowie deren Abstand zum Bild, die Rahmenfarbe und deren Deckkraft können Sie in den Bildeinstellungen konfigurieren wie weiter oben für den Karteireiter Farbe in den Feld-/Variableneinstellungen beschrieben.

Bildgröße

Maße

PagePro zeigt die Dateigröße in kB und die Maße in Pixel des in Originalgröße importieren Bildes an.

Format

Wählen Sie aus dem Popup-Menü Format die passende Skalierung, um die importierte Grafik in die Objektgröße auf dem Report einzupassen:

Dies gelingt üblicherweise über das fünfte angebotene Format proportional passend verkleinert und zentriert

Originalgröße

Bei einem Klick auf die gleichnamige Schaltfläche stellt PagePro die Grafik in Originalgröße auf dem Report dar, wobei die Größe des Bildobjekts dem Original automatisch angepasst wird.

Bild laden ...

Durch Anklicken des Buttons Bild laden ... können Sie die Grafik erneut von der Festplatte in das Bildobjekt des Reports laden.

Position links

Position oben

Die Positionskoordinaten geben den Abstand des Bildobjekts in Punkt vom linken und oberen Bereichsrand an. Sie können die Positionsdaten durch manuelle Eingabe in den Bildeinstellungen ändern, anstatt das Grafikobjekt direkt im Layout zu verschieben.

Breite

Höhe

In gleicher Weise können Sie Breite und Höhe der Grafik verändern ohne das Bildobjekt im Layout größer ziehen zu müssen.

Das manuelle Editieren der Bildposition und -ausdehnung in den Einstellungen kann u.U. genauer sein als das Handanlegen im Berichtslayout.

Die restlichen fünf Optionen der Bildeinstellungen zur Sichtbarkeit und Positionierung des Grafikobjekts in Layout und Druck entsprechen den weiter oben geschilderten für Datenbankfelder und Variablen.
