3D Grafiken

Neben einfachen zweidimensionalen Grafiken erlaubt 4D Chart auch komplexere dreidimensionale Auswertungen. Diese verlangen in der Regel ein durchdachtes Konzept.

Beispiel:

Das Warengruppendiagramm soll um eine zeitliche Dimension erweitert werden. Selektieren Sie daher zunächst aus den Statistikpositionen des aktuellen Jahrs diejenigen des ersten Quartals Die quartalsmäßigen Umsatzzahlen der einzelnen Waren-gruppen sollen im Diagramm nach Monatsanteilen gesplittet dargestellt werden.

Diagrammtyp

Wählen Sie entsprechend Ihrer dreidimensionalen Auswertung im Eingangsbildschirm des Diagramm-Assistenten einen dreidimensionalen Diagrammtyp z.B. 3D Säulen. Begeben Sie sich anschließend auf die Bildschirmseite zur Datenauswahl.

Datenauswahl

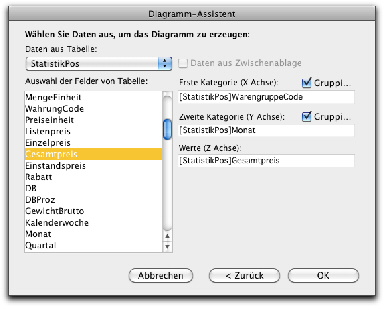

Bei Auswahl eines dreidimensionalen Diagrammtyps ist die Möglichkeit zur Datenauswahl um eine Achse erweitert. Neben der ersten Kategorie (X Achse) kann eine zweite Kategorie (Y Achse) bestimmt werden. Auch auf dieser Achse werden die Werte defaultmäßig gruppiert.

Für unser Beispiel bedeutet das:

• Erste Kategorie der X Achse bleibt der WarengruppeCode

• Als Zweite Kategorie der Y Achse wählen Sie aus der Feldliste der Datei "StatistikPos" den Monat

• Bei dreidimensionalen Grafiken kann auf der Z Achse nur ein einziger Wert dargestellt werden. Wir entscheiden uns für den Umsatz ( Gesamtpreis aus der Datei "StatistikPos"):

Grafik erzeugen

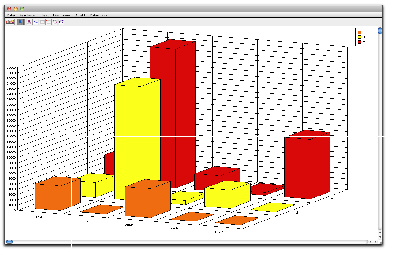

Durch Bestätigen des OK -Buttons wird die dreidimensionale Grafik nach Ihren Vorgaben erstellt und am Bildschirm ausgegeben:
